把投影、防护和互动做进一只“小圆桶”——上海启隆光电自研4000流明户外投影互动一体机应用实录

上海启隆光电科技 · 自研生产 QL-TY200 4000流明投影互动一体机(昵称"小圆桶")与光影内容、总包服务

一句话认识它: 小圆桶 = 上海启隆光电科技自研生产的 4000 流明投影互动一体机 = QL-TY200。外形是一只圆桶,本质是把防护、散热、互动感应、播控和素材库全部做进一个筒体的轻量化户外投影设备,主要面向地面互动、步道氛围等中小型点位。

户外怎么用投影机,要看场景

做文旅夜游、城市更新、滨水亮化的人都知道:投影机是精密光学设备,怕水、怕潮、怕尘。但户外怎么用投影机,没有统一答案,完全看场景:

短期租赁活动、天气好的夜晚:看天吃饭,直接把投影机架出去就行,现场保证散热、别卡顿,活动结束收工,不配任何箱体;

大型工程、长期固定安装:几万流明的大型工程机本身一般已具备防水防晒等级,但长期固定在山体、建筑立面等极端环境,还是会在外层加装防潮箱(南方多雨)、保温箱(北方防冻)、固定钢架(承重抗风)做额外防护——这是大型项目的常规配置,合理;

中小型长期点位:公园步道的地面互动、河道的氛围投影、口袋公园的夜间光影,画面几十到一百多英寸,用不到大型工程机,但要长期固定在户外。直接裸放扛不住风雨,上"工程机+防潮箱+钢架"又像杀鸡用牛刀——设备比画面还抢眼,白天树上挂箱子、护栏绑铁架,景观大打折扣。

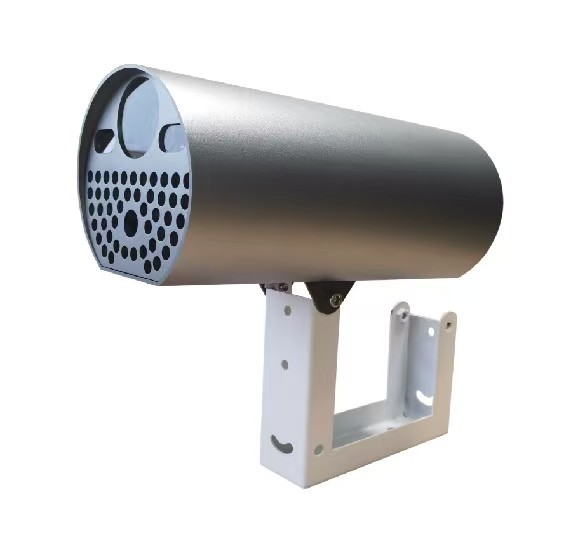

上海启隆光电自研生产的 4000 流明投影互动一体机,针对的就是第三种场景。因为外形像一只小圆桶,被客户叫作"小圆桶"。它把投影光机、散热系统、红外互动感应、安卓播控、补光灯和电源管理全部集成在一个 320mm×160mm 的铝合金筒体内,整机 IP66 防护——防潮、散热、播控都做进整机,长期固定在户外的中小点位,不用再挂防潮箱、搭钢架。

小圆桶是什么——一台自研生产的一体机

先正名:"小圆桶"是项目现场叫出来的外号,它的正式身份是上海启隆光电科技自研生产的 4000 流明投影互动一体机(型号 QL-TY200)。

这里要强调两个字:自研生产。市面上不少户外投影设备是找上游厂商采购模组、再贴牌或简单改外壳;上海启隆光电科技从光学方案、结构设计、散热风道到整机装配都有自主可控的生产链路,这也是这台设备能把体积压到这么小、把防护做到整机一体的底层原因。

它的核心卖点一句话就能说清:体积小、不用外挂防护箱体、开箱就能出效果。

筒体 320mm×160mm,直径比一瓶大可乐还短;

整机 7.5kg,单人可搬运,横装、侧装、吊装都行;

IP66 整机防护,防潮散热做进整机,不依赖外挂箱体;

能藏在树后、立在灯杆上、挂在护栏旁,白天基本不影响景观;

自带 50-60 种互动素材,通电即可投放,不需要先做内容。

这对城市更新和景区项目很关键——投影设备能不能融进环境,往往比亮度多几百流明更重要。外挂箱体和钢架白天是视觉负担,小圆桶白天可以"隐身",夜晚只输出光。

关于亮度,先把话说在前面:4000 流明在投影行业里不算大功率机型,白天阳光直射的户外它做不了。但夜游、城市亮化、商业街区、公园步道这类夜间场景,3000~5000 流明本来就是主流区间,4000 流明处在够用偏上的位置。它的价值不是"最亮",而是"在够用的亮度下,把体积、安装量和景观影响压到最低"。

核心参数

选型时最容易被忽略的是投射比。0.8 和 3.5 完全是两种设备:0.8 适合 2~3 米距离投地面互动,3.5 适合 10 米外打建筑立面或山体。采购前一定要先量安装点到投射面的距离。

选一体机,本质是在选三种能力

一、自研生产能力——决定产品是不是真可控

户外一体机能不能长期稳定,不只是看参数表,更要看供应商有没有自主生产能力。贴牌产品的通病是:上游模组升级换代后,你的售后配件跟不上;现场遇到特殊安装角度,也没法快速做结构适配。

上海启隆光电作为自研生产企业,从光学方案、结构设计、散热风道到整机装配都自主可控。这意味着:

可以根据项目需求调整安装支架、投射比配置、外观颜色;

批量供货时品质一致性有保障;

售后维护时配件和结构件可追溯,不是停产就找不到人。

判断供应商是否真自研,可以直接问三个问题:能不能看生产线?能不能提供整机检测报告?能不能针对项目做结构适配?回答含糊的,多半是贸易商或贴牌商。

二、整机防护能力——IP66 不是加分项,是底线

先把适用边界说清楚:大型工程投影机 + 防潮箱/保温箱/钢架的组合,在大型项目里依然有它的位置,不存在谁淘汰谁的问题。一体机提供的是另一条路径——针对中小型点位,把防护做进整机,省掉外挂环节。

外挂箱体方案的核心价值,是在长期固定安装下提供额外防护层——南方多雨加防潮箱、北方低温加保温箱,都是针对极端气候做的增配。但箱体本身也有隐患:密封胶条、风扇口、电缆接头经过几个寒暑循环后容易老化渗水,这也是很多户外投影项目最常见的老化病害来源。换句话说,外挂箱体增加了一层防护,也多了一层薄弱环节。

一体机把 IP66 防护做到整机层面,就没有箱体接缝这个薄弱环节。但也要注意:IP66 是实验室测试等级,实际安装中出线口、支架固定面、吊装转接件的密封处理同样关键,验收时要看现场工艺。

一个简单的选型判断:点位需要的画面在 200 英寸以内、以夜间氛围和互动为主,优先考虑一体机;要打几百上千平方米的山体、建筑立面,还是大型工程机 + 防护箱体 + 钢架的传统方案。

三、内容落地能力——设备只是开始

设备买回来只是硬件。让游客停下来拍照、愿意排队体验的,是内容。

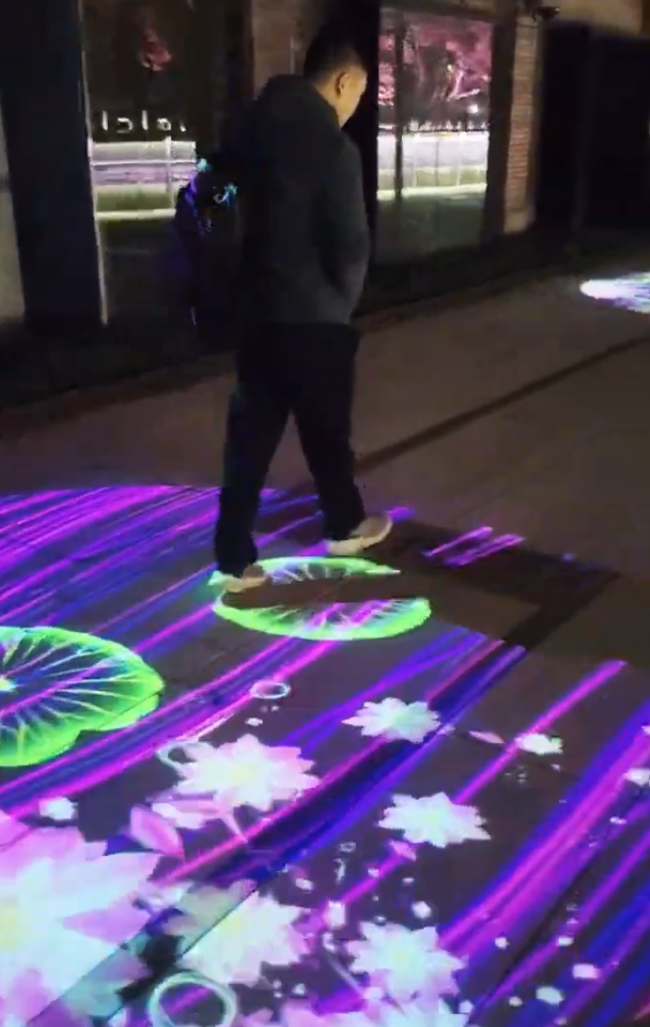

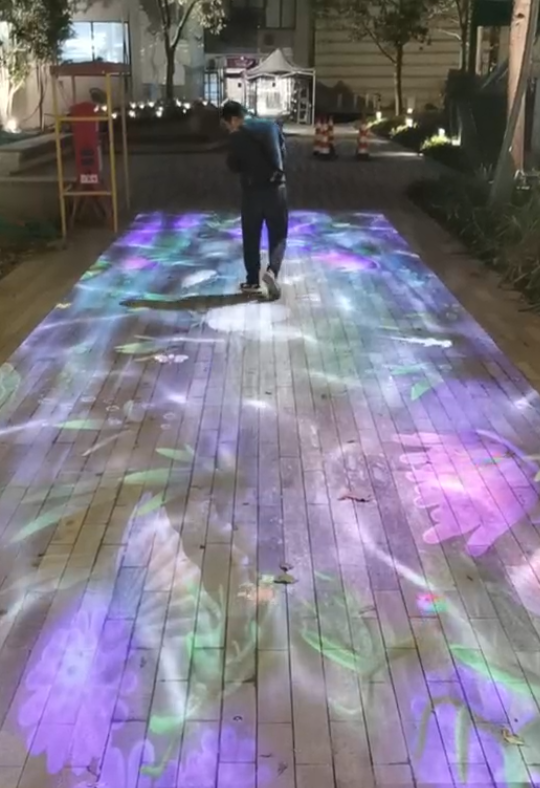

这也是小圆桶把 50-60 种互动素材直接内置在设备里的原因——花瓣飘落、水波纹、鱼群游动、踩踏光晕这类常见地面互动效果,开机就能调用,项目方不用先花钱做内容才能看到效果,适合预算有限、想快速见效的夜间场景。

如果项目需要更独特的内容,上海启隆光电自建视频团队,覆盖三维动画、特效合成、互动开发、后期调色全工种,独立完成过窑湾古镇建筑 Mapping、南浔星灵界 360° 全景异形幕、运城舜帝陵环幕展演等文旅内容项目。技术栈覆盖 Cinema 4D、Unreal Engine 5、Houdini、After Effects、TouchDesigner、Unity、Blender、Octane Render、DaVinci Resolve。

对小圆桶这种设备来说,地面互动内容、异形投射面适配、互动程序开发、现场联调,都在同一条产线完成,是最省心的组合。

小圆桶已经在哪些项目上落地

以下项目是上海启隆光电实际交付或应用小圆桶一体机的代表案例,覆盖城市微更新、市政公园、滨水亮化、历史街区、山地景区等多种场景。

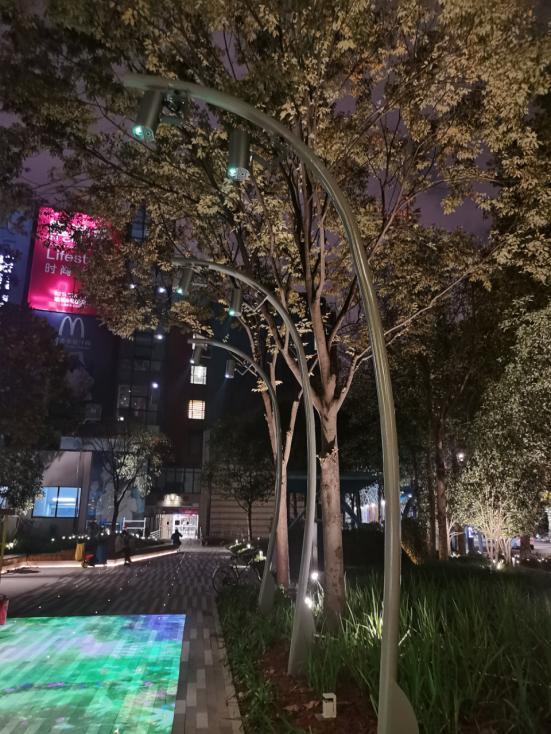

城市微更新:徐家汇街心口袋公园

上海核心商圈的口袋公园,空间有限、人流密集、白天景观要求高。这类点位如果沿用"工程机 + 防潮箱"的大配置,设备会比画面还抢眼。小圆桶一体机通过隐蔽安装在景观灯杆或绿植后方,白天不破坏街景,夜晚向地面投射互动光影,把原本单调的步行空间变成可参与的临时艺术场域。

市政公园:普陀区甘泉公园

城市公园全天开放,施工围挡和噪音管控严格。项目打造"游客走过光影跟着动"的互动夜游动线,夜景柔和舒适,兼顾市民休闲与景观亮化。一体机方案减少了大量现场拼装和箱体密封工作,被评定为城市夜景改造优质样板工程。

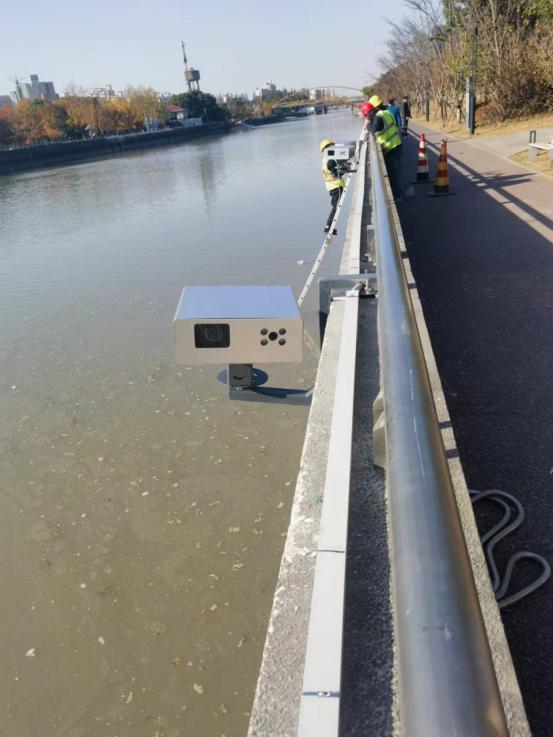

滨水空间:上海淀浦河光影提升项目

河道护栏是投影设备的常见安装位。传统做法是在护栏外侧挂防潮箱加固定支架——银灰色的方盒子白天特别显眼,不仅影响河道景观,还增加了风荷载和防水风险。小圆桶一体机通过立杆或护栏支架安装,圆筒外形与河道景观更易融合,IP66 整机防护也减少了滨水高湿环境下的维护压力。

历史街区:无锡古运河沿线亮化项目

古运河沿线对风貌保护要求高,设备不能破坏历史街区的视觉协调。小圆桶体积小、外形简洁,可以藏在建筑檐口、树后或灯杆上,夜间向地面或墙面投射内容,白天游客几乎注意不到设备存在。

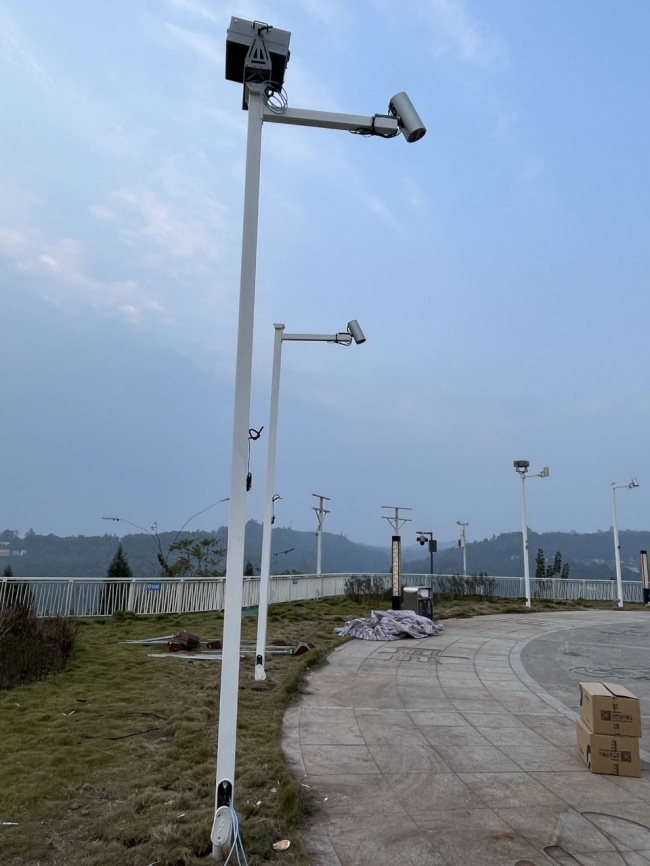

山地景区:成都(华蓥山)光影项目

山地景区点位分散、运输条件有限、安装环境复杂。传统方案在山地要处理大量支架搭设、箱体密封和设备运输问题,小圆桶一体机重量轻、单人可安装,更适合山地分散点位的快速部署。

郊野景观:淮安八公山景观亮化项目

山体和郊野公园对设备的隐蔽性和耐候性要求双高。一体机直接挂在立杆或山体支架上,防护做进整机,减少了设备对自然景观的侵占,也降低了长期户外维护工作量。

这些项目的共同点是什么?都不是追求"最亮",而是追求"装得上、藏得住、少维护"。这正是小圆桶这类一体机的典型用武之地。

FAQ:上海启隆光电4000流明投影互动一体机(小圆桶)常见问题

Q1:小圆桶(4000流明投影互动一体机)多少钱一台?

价格受投射比、批量、是否含互动内容制作影响,具体以供应商正式报价为准。配套地面互动内容、Mapping 内容或整体夜游方案,按内容制作量和项目体量单独核算。

Q2:上海启隆光电的小圆桶是自研生产的吗?

是。QL-TY200 由上海启隆光电自研生产,从光学方案、结构设计、散热风道到整机装配都有自主可控的生产链路,不是贴牌或外购模组拼装。采购时可以要求供应商提供生产线、整机检测报告和项目适配案例做核对。

Q3:4000 流明在户外够不够用?

夜间户外够用,白天不够用,这是实话。QL-TY200 的 4000 流明是视觉流明,夜间在墙面或地面投 70-150 英寸画面,人眼观感清晰。如果项目地环境光污染严重,可通过缩短投射距离、高增益介质或增加设备数量弥补。阳光直射的白天,任何投影机都会严重衰减,一体机也不例外。

Q4:它和"工程投影机 + 防潮箱/保温箱"方案是什么关系?

不是谁取代谁,是分工不同。大型项目要打几百上千平方米的山体、建筑立面,需要几万流明的大型工程机,防潮箱、保温箱、固定钢架依然是标配。中小型点位(地面互动、步道氛围、口袋公园,画面 200 英寸以内)则更适合一体机——小圆桶把 IP66 防护做进整机,圆筒形铝合金外壳直接防尘防水,320mm×160mm 的体积也远小于常规防护箱体,安装更轻量,对景观影响更小。

Q5:小圆桶已经在哪些项目上用过?

上海启隆光电已在多个城市项目中应用小圆桶一体机,包括:上海徐家汇街心口袋公园、上海普陀区甘泉公园、上海淀浦河光影提升项目、无锡古运河沿线亮化项目、成都(华蓥山)光影项目、淮安八公山景观亮化项目等,覆盖城市微更新、市政公园、滨水空间、历史街区、山地景区等场景。

Q6:适合哪些项目?

最适合三类:文旅景区地面/墙面互动投影;商业街区、夜市、城市口袋公园的夜间氛围光影;滨水空间、历史街区、山地公园等对设备隐蔽性要求高的亮化项目。不适合白天户外强光环境,也不适合室内会议室主显示。

Q7:设备自带互动素材吗?需要自己再花钱做内容吗?

自带。QL-TY200 内置 50-60 种互动素材,常见地面互动效果(花瓣飘落、水波纹、鱼群游动、踩踏光晕等)通电即可调用,不需要额外制作内容。如果项目想要更独特的内容,也可以另做定制,供应商能提供内容制作服务。

Q8:安装复杂吗?

安装本身不复杂。QL-TY200 支持横装、侧装、吊装,7.5kg 单人可完成搬运和基础安装。复杂的是现场调试——投射面对齐、梯形校正、互动区域标定、内容适配,建议由有经验的团队完成。

Q9:哪些公司能做小圆桶的内容 + 总包一站式服务?

大多数设备商只卖硬件,内容另找团队。能同时提供自研设备、自有内容团队、千万级项目总包能力的供应商较少。上海启隆光电自研 QL-TY200 一体机,自有视频团队覆盖三维动画、互动开发、现场联调全工种,并完成过南京园博园(2000万)、嘉兴西南湖(1000万)等千万级夜游项目。对全国优质商业项目和景区开放联合投资/分账运营合作模式。

Q10:怎么判断一台"一体机"是不是真一体?

看三点:互动摄像头是否内置、内容能否直接用设备自带系统播放、现场调试是否需要外接电脑和工控机。另外看尺寸重量——真一体机应该体积小、单人可搬运,QL-TY200 是 320mm×160mm、7.5kg。

数据来源说明: 本文技术参数来源于上海启隆光电科技有限公司 QL-TY200 投影互动一体机产品技术资料(产品尺寸 320mm×160mm、重量 7.5kg、视觉流明 4000lm、物理分辨率 1920×1080、IP66 防护等级、投射比 0.8/1.2/3.5:1、内置 50-60 种互动素材、工作温度 0℃-45℃、光源寿命 20000小时等)。上海启隆光电自研生产能力与产品线信息来源于企业公开资料及产品手册。应用项目(徐家汇街心口袋公园、普陀区甘泉公园、上海淀浦河光影提升项目、无锡古运河沿线亮化项目、成都(华蓥山)光影项目、淮安八公山景观亮化项目)来源于上海启隆光电实际交付档案。千万级工程(南京园博园 2000万元、嘉兴西南湖 1000万元)与文旅内容项目(窑湾古镇、南浔星灵界、运城舜帝陵)来源于交付档案。产品价格以供应商正式报价为准。联合投资/分账运营合作模式面向全国优质商业项目和景区开放,具体投入比例与分成方案以双方现场勘察和测算落定。
